「板式換熱器板片」波紋形式有哪些？

板式換熱器板片為壓制有波紋、密封槽和角孔的金屬薄板，是熱交換器的傳熱元件。波紋不僅可以強化傳熱，而且可以增加薄板的強度和剛性，從而提高板式換熱器的承壓能力，并由于促使流體呈湍流狀態，故可減輕沉淀物或污垢的形成。

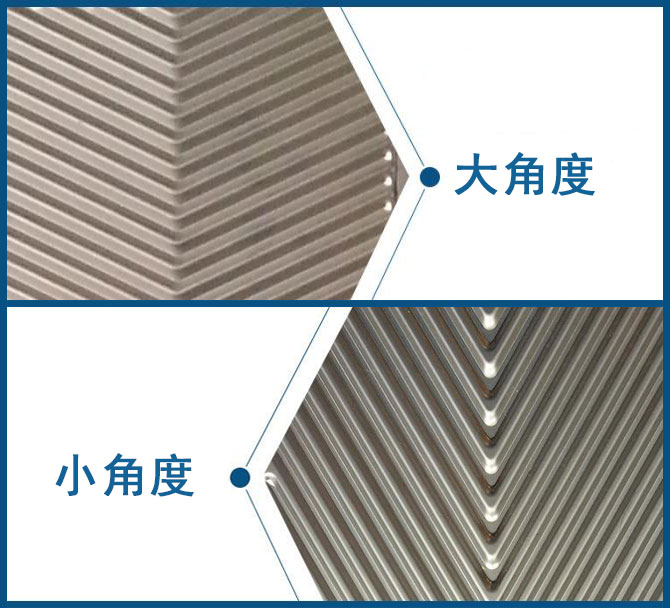

板式換熱器板片波紋形式，按幾何形狀可分為水平平直波紋、人字形波紋、斜波紋、球形波紋、階梯形波紋等，其中應用較廣的是人字形波紋（包括橫人字形、縱人字形及斜人字形）和水平平直波紋。

衡量波紋板片性能的優劣，其主要參數有傳熱效率、流體阻力和承壓能力。一般來說，人字形波紋傳熱效率高、流體阻力大、承壓能力好；水平平直波紋板片，相對于人字形，傳熱效率較低一些，流體阻力小一些，承壓能力也稍低。

從流體進出板片角孔的方位區分，可分為單邊流和對角流。

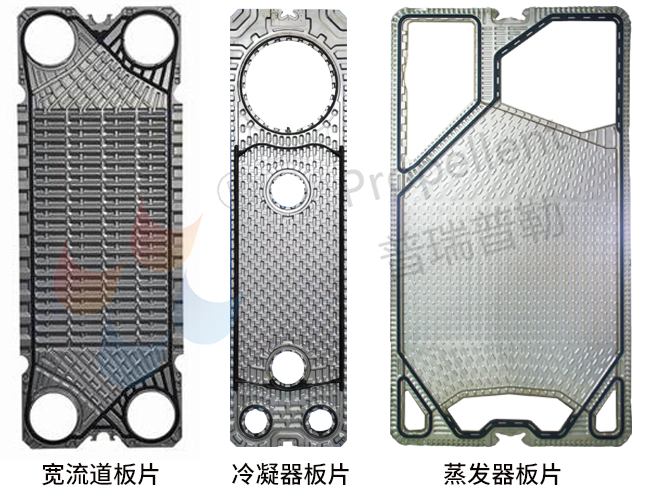

按換熱器應用不同，常見的也可分寬流道板式換熱器板片、冷凝器板片和蒸發器板片。

選擇適當?shù)陌迨綋Q熱器板片波紋、板片規格及流程組合，要根據實際的換熱工況而定，板片材料除了考慮成型所需的韌性外，更重要的是要考慮材料對流體介質的抗腐蝕能力。
