「板式換熱器密封墊片」的特性、材質及更換
板式換熱器密封墊片是換熱器的一個關鍵零件。由于板式換熱器的應用領域不斷擴大,因此對于不同的介質和工藝有不同的耐溫、耐壓和耐腐蝕的要求。板式換熱器的工作溫度實際上就是密封墊片能承受的溫度。想用一種墊片來適應所有情況,顯然是不可能的。而應針對不同情況采用不同材料的墊片,墊片的材質也要具有耐熱、彈性和耐腐蝕性能。

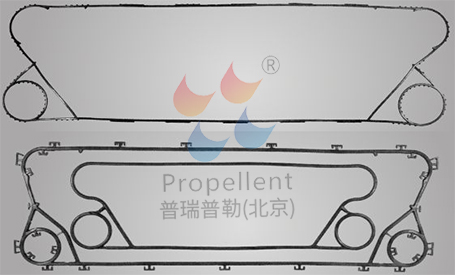

常用的墊片截面形狀為六邊行。板式換熱器密封墊片根據在換熱板片上的安裝方式,可以分為3種形式
(1)直接粘貼式:就是在密封墊片上涂抹密封膠后,將其直接粘在換熱板片的安裝槽中。該形式墊片結構簡單,加工容易,但安裝和拆卸相對麻煩,不適用于經常拆裝板式換熱器的場合。
(2)膠釘鑲嵌式:就是換熱板片上設計了裝配孔,在密封墊片的邊上設計有膠釘,將密封墊片放入安裝槽后,將膠釘鑲嵌在裝配孔中。

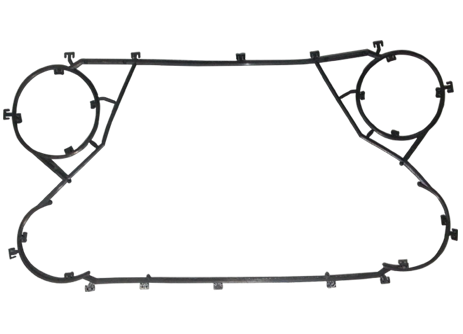

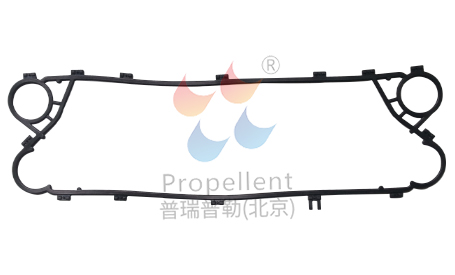

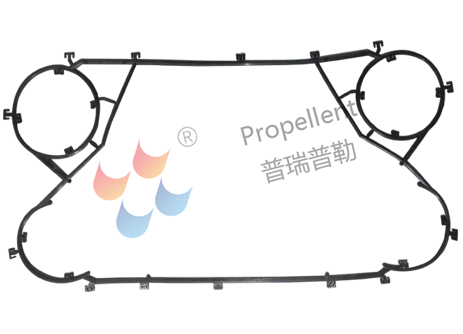

(3)扣裝式:就是在密封墊片的邊上設計有扣釘,用扣釘將密封墊片扣裝在換熱板片上。
鑲嵌式和扣裝式密封墊片結構復雜,加工較為麻煩,但安裝和拆卸相對容易,可用于需要經常拆裝的板式換熱器。
常用的墊片材質、耐溫性能及適用介質如下:
丁晴橡膠NBR(-10~+110℃):水、海水、礦物油、鹽水
三元乙丙EPDM(-25~+150℃):熱水、水蒸氣、酸、堿
氫化丁晴HNBR(-10~+150℃):高溫礦物油、高溫水及丁晴橡膠的適用范圍
氟橡膠FKM(-5~+180℃):酸、堿、流體
四丙氟橡膠(0~+160℃):濃酸、堿、高溫油、蒸汽
板式換熱器墊片在使用過程中如果發生滲漏、斷裂、老化等現象,要及時更換。更換墊片的順序如下:
① 拆下廢舊墊片。注意拆卸時,不得使墊片槽內有劃痕。
② 用丙酮、丁酮或其他酮類溶劑,將墊片槽內的殘膠清理干凈。
③ 用干凈的布或棉紗檫凈墊片槽和墊片。
④ 對于粘貼式墊片,需將粘接劑均勻地涂在墊片槽內。
⑤ 把干凈的新墊片貼在板上。
⑥ 貼好墊片的板片要放在平坦、陰涼、通風的地方自然干固后才可安裝使用。
